1产品概述

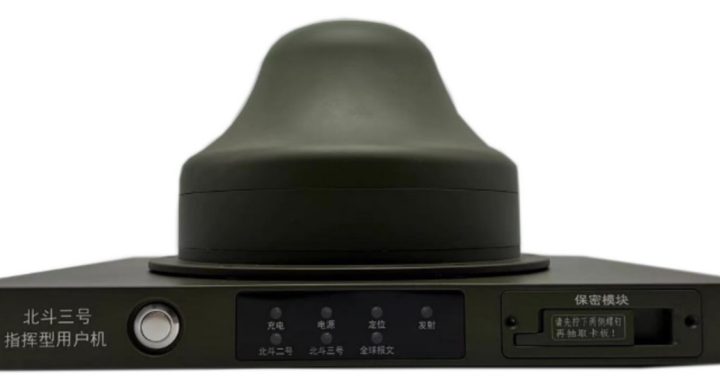

TC-ZH03型北斗指挥机是上海天赐北斗通信科技有限公司推出的具有北斗三代RDSS短报文双向通信功能，可同时接收北斗二号、北斗三号短报文数据;兼容北斗二号/北斗三号卫星导航定位系统的北斗指挥型用户终端。该终端具备指挥兼收功能，支持1张北斗三号指挥卡，最多可以管理5000个下属用户。终端使用通播通信可向所辖用户终端发送指挥信息，通过兼收功能兼收下辖用户的通信、定位信息。该终端适用于固定指挥所、移动指挥所、指挥方舱等多种场合的安装使用。
2主要功能
| 项目 | 功能描述 |
| RNSS定位 | 支持单北斗BDS_B1导航信号 |
| RDSS通信 | 支持北斗3号区域短报文 |
| 公网通信 | 支持4G-LTE公网通信（可选配）， |
| 蓝牙通信 | 支持蓝牙连接，通过APP对设备进行配置
（可选配） |
| 远程控制 | 通过平台对设备进行管理配置 |
| 自动位置上报 | 支持定时位置上报，上报频度可设置 |
| 安装方式 | 固定杆抱箍安装 |
3技术参数
| 物理特征 | |
| 主机尺寸 | 330mm * 258.6mm *32mm±2mm |
| 天线尺寸 | Φ220mm * 134mm±2mm |
| 主机重量 | 3.8Kg±0.1Kg |
| 天线重量 | 1.9Kg±0.1Kg |
| RDSS | |
| 工作频率 | S: 2491.75MHz±8.16MHz
L: Lf1：1614.26MHz±4.08MHz、Lf2：1618.34MHz±4.08MHz |
| 接收灵敏度 | 对于专用段24kbps信息帧，误码率：≤10-5（信号功率：-123.8dBm），对于专用段16kbps信息帧，误码率：≤10-5（信号功率：-127.5dBm），对于专用段8kbps信息帧，误码率≤10-5（信号功率：-130.0dBm） |
| 接收波束通道数 | 14个 |
| 短报文信号发射功率 | 37dBm±1dB |
| 短报文信号发射频率准确度 | ≤5E-7 |
| 短报文通信成功率 | ≥99%（电波暗室）、≥97%（在南北纬30度内，空旷、无干扰电磁环境） |
| 北斗卡适应性 | 能够适应10S、20S、30S、40S、60S等等级的北斗卡，最大传输帧长度满足1000个汉字长度 |
| 单次通信长度 | 北斗二号：120个汉字
北斗三号：1000个汉字 |
| 抗窄带干扰 | ≥ 60dB |
| RNSS 技术指标 | |
| 工作频率 | BD2 B1I 1561.098MHz±2.046MHz |
| 首次定位时间 | 冷启动：≤35s 热启动：≤1s |
| 定位误差 | 水平5m，高程5m（95%， PDOP≤4，重点区域） |
| 测速精度 | 0.1m/s |
| 定位测速更新率 | 1Hz |
| 电源 | |
| 供电电压 | 12V～32V |
| 待机功耗 | ≤6W |
| 接口特性 | |
| 通讯端口 | 2路 RS232串口
1路 网口 |
| 通讯协议 | 4.0协议和《北斗三号民用终端通用数据接口要求》 |
| 环境指标 | |
| 工作温度 | 主机：-20℃～ +70℃。
天线：-40℃～ +70℃。 |
| 存储温度 | 主机：-40℃～ +85℃。
天线：-40℃～ +85℃。 |
| 湿热 | 能在为+45℃，相对湿度为95%的环境下正常工作。 |
| 振动 | 承受GJB 150.16A-2009中“第10类 低限完整性试验”，而具有保持结构和性能完好的能力 |
| 淋雨 | 天线单元满足GJB150.8A-2009 中所规定的有风源的淋雨试验，降雨强度10cm/h,水平风速18m/s |
