产品概述

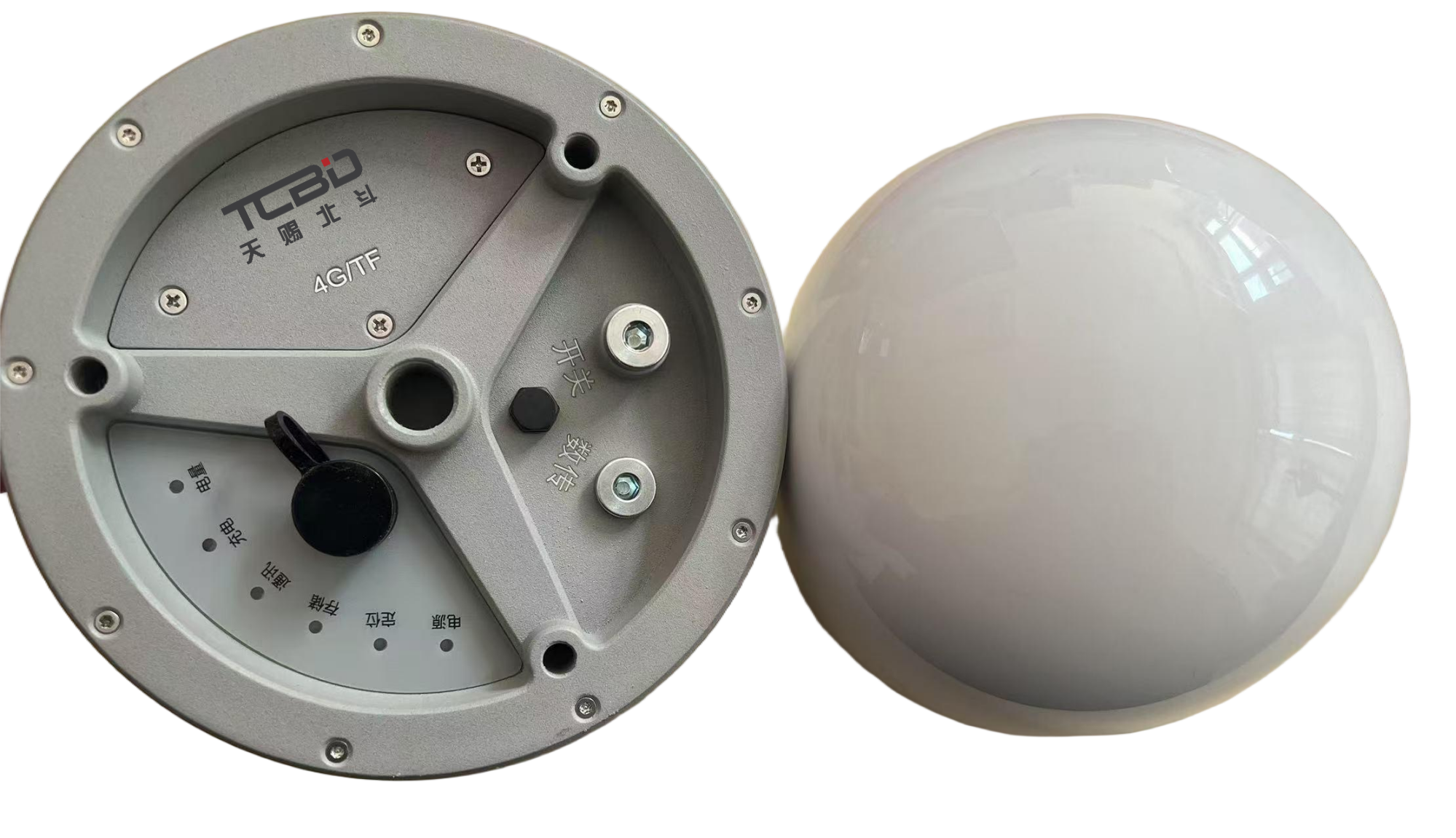

TC-RTK01 GNSS高精度形变监测一体机是一款面向工程安全监测领域设计的高精度卫星定位终端。
设备内置多系统GNSS高精度接收模块和4G通信单元，
支持北斗、GPS、GLONASS、Galileo及QZSS等全球卫星导航系统，
可实时采集卫星原始观测数据并上传至监测平台。
通过专业静态解算软件进行数据处理，
可实现毫米级位移、沉降和形变监测，
满足长期无人值守监测需求。
核心能力
多系统GNSS融合定位
支持北斗、GPS、GLONASS、Galileo、QZSS多系统联合观测，
提高复杂环境下定位可靠性。
毫米级形变监测
通过原始观测量采集和静态解算，
实现毫米级水平和垂直位移监测。
RTK高精度定位
支持RTK实时定位，
水平精度达到厘米级。
4G远程数据传输
内置CAT1通信模块，
支持监测数据实时回传。
工业级结构设计
IP67防护等级，
满足长期户外无人值守运行。
多接口扩展能力
支持串口、以太网、
外部传感器扩展。
典型应用场景
-
边坡安全监测：
实时监测山体位移和滑坡风险。 -
桥梁健康监测：
监测桥梁结构沉降和形变。 -
大坝安全监测：
长期监测坝体位移变化。 -
矿山沉降监测：
用于露天矿、尾矿库安全监测。 -
建筑物监测：
实现高层建筑和大型结构变形分析。
主要技术参数
| 产品型号 | TC-RTK01 |
|---|---|
| 产品类型 | GNSS高精度形变监测一体机 |
| 卫星系统 | 北斗BDS / GPS / GLONASS / Galileo / QZSS |
| 支持频点 |
BDS: B1I、B2I、B3I、B1C、B2a GPS: GLONASS: Galileo: QZSS: |
| 单点定位精度 |
水平≤1.5m 高程≤2.5m |
| RTK定位精度 |
水平： ≤1.0cm+1ppm 垂直： |
| 静态解算精度 |
水平： ≤2.5mm+1ppm 垂直： |
| 数据格式 | NMEA0183 / RTCM3.X |
| 数据采样频率 | 1Hz MAX |
| 冷启动时间 | ≤35秒 |
| 通信方式 | 4G CAT1 |
| 通信频段 |
LTE-TDD: B34/B38/B39/B40/B41 LTE-FDD: |
| 通信协议 | TCP |
| 调试接口 |
RS232 115200bps |
| 供电范围 | DC 9～36V |
| 平均功耗 | 约1.8W |
| 接口 |
航插SP2112/P12 USB Type-C Nano SIM TF卡 |
| 安装方式 | 5/8″-11UNC螺纹安装 |
| 工作温度 | -40℃～+70℃ |
| 存储温度 | -45℃～+85℃ |
| 防护等级 | IP67 |
行业解决方案
边坡灾害监测
结合GNSS平台，实现滑坡风险实时预警。
桥梁结构监测
实现桥梁长期位移和健康状态分析。
智慧水利安全监测
用于大坝、堤防、水库形变监测。
