产品概述

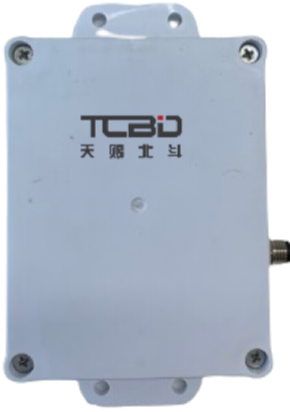

TC-SDTU1 海事卫星SAT DTU 是上海天赐北斗面向天地一体化网络应用设计的卫星 M2M 数据中转设备。
产品采用工业化设计，支持 RS485 通讯接口，兼容 Modbus 等多种软件协议标准，
可广泛应用于林业、农业、工业、海洋、能源和无人值守设备数据采集传输场景。
TC-SDTU1 具备低功耗、宽温工作、卫星链路数据传输和工业级防护能力，
适合在公网覆盖不足、现场布线困难或需要远距离数据回传的场景中部署。
核心能力
卫星M2M数据中转
面向天地一体化网络应用，实现远程设备数据采集、状态上报和卫星链路数据传输。
RS485工业接口
预留RS485通讯接口，便于连接RTU、传感器、采集器和工业控制设备。
Modbus协议支持
支持Modbus等常用工业协议标准，方便接入现有行业监测系统。
低功耗设计
整机功耗低，适用于无人值守、太阳能供电和远程数据采集应用。
工业级环境适应
支持-40℃～85℃宽温运行，适合户外、海洋、农业和工业现场环境。
宽压供电
支持DC 9～24V供电，推荐12V供电，便于工程现场部署和系统集成。
典型应用场景
- 海洋监测：用于浮标、海洋装备和近海监测设备的数据回传。
- 水利气象：接入水文、雨量、气象等传感设备，实现远程数据传输。
- 农业林业：用于林区、农场、山区等无公网区域的数据采集。
- 工业监测：连接RTU、PLC或传感器，实现工业现场卫星数传。
- 能源设备：用于油气、电力、管线等远程设备状态上报。
主要技术参数
| 产品型号 | SAT DTU TC-SDTU1 |
|---|---|
| 产品类型 | 海事卫星SAT DTU / 卫星M2M数据中转设备 |
| 产品尺寸 | 150mm × 83.3mm × 35mm |
| 防水等级 | IP66 |
| 工作电压 | DC 9～24V，推荐使用12V |
| 功耗 | ≤0.5W（收发频率1小时） |
| 待机功耗 | ≤0.1W |
| 瞬间电流 | <2A |
| 工作温度 | -40℃～85℃ |
| 贮存温度 | -40℃～85℃ |
| 工作湿度 | <75% |
| 贮存湿度 | <93% |
| 接收灵敏度 | <-117dBm |
| 网络频段 |
RX：1525～1559 MHz TX：1626.5～1660.5 MHz Channel bandwidth：200 kHz |
| 上行速率 | 4 Kbps |
| 下行速率 | 2 Kbps |
| 发射功率 | ≤30dBm |
| 传输时延 |
100Byte：34～47s 1000Byte：50～90s |
| 通信接口 | RS485 |
| 协议支持 | Modbus等工业协议 |
接口说明
| 线缆颜色 | 定义 |
|---|---|
| 红 | VCC |
| 黑 | GND |
| 黄 | EXVCC |
| 蓝 | GND |
| 绿 | 485A |
| 白 | 485B |
平台接入与行业服务
支持接入卫星物联网平台，实现远程设备状态监测、数据回传和统一管理。
可连接RTU、传感器和工业控制设备，适配水利、气象、能源、农业等数据采集场景。
提供终端选型、接口联调、现场安装、平台对接和运维支持服务。
