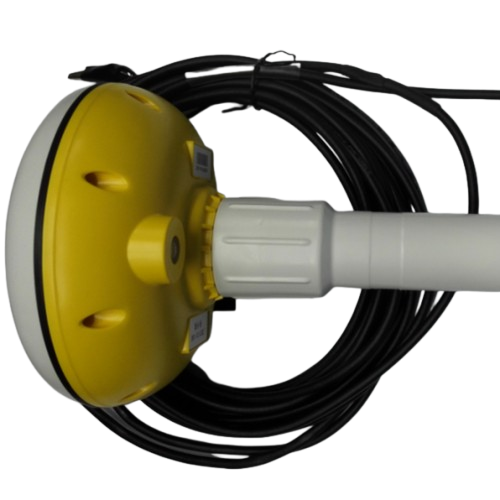

北斗三号数传终端  产品型号TCBD-ZB2211

ZB2211型北斗数传终端是我司针对船载通信和导航应用推出的一款支持北斗RDSS/RNSS功能的船载一体机。ZB2211北斗数传终端内部集成了北斗多频天线、射频、基带以及主控等功能单元，可实现RDSS定位、短报文通信和RNSS导航定位等功能。 ZB2211型北斗数传终端体积小、功耗低，连接简单、操作方便，可广泛应用于卫星通信、船载导航监控，以及应急救援等领域。

TCBD-YT01型北斗多卡数传终端积小、功耗低，连接简单、操作方便。终端内部通过MCU合理调度可以实现高频度的数据传输，非常适合用于北斗运营平台、电力远程抄表服务中心、救援服务中心等领域。ZB2211型数传终端采用防水设计，工作温度为-25~+70℃，可在室外可靠工作。

功能特点

支持北斗三号导航信号与GPS信号
支持北斗三号区域短报文
支持4G-LTE公网通信（可选配）
支持蓝牙连接，通过APP对设备进行配置（可选配）
通过平台对设备进行管理配置
支持定时位置上报，上报频率可设置
固定抱箍安装

RDSS参数

接收信号灵敏度 ≤-124.6dBm
发射ERIP 6dBW～19dBW
载波抑制 ≥30dBc
调制相位误差 ≤3°
通信成功率 ≥95%
锁定时间 冷启动首捕时间：≤2s，失锁重捕时间：≤1s

RNSS参数

定位精度 水平 ≤5m，高程 ≤10m（开阔地）
输入频点 RNSSB1+GPSL1
数据更新率 ≥1Hz（默认1Hz）
首次定位时间冷启动时间： ≤35s，热启动时间： ≤2s，重捕获时间： ≤2s
测速精度 ≤1.0m/s
灵敏度 捕获 -144dBm，跟踪 -159dBm

其他参数

工作电压 19V~28V
串口 RS232（DB9接头）
串口波特率 4800~19200bps ，出厂默认19200bps
功耗 待机 ≤1.5W,发射 ≤40W（瞬态功耗，≤200mS）,电源的供电参考要求：电源输出能力≥50W
温度范围 工作 -20~+60℃，存储 -40~+85℃，*SIM卡使用温度-20~+60℃
重量 600±10g （仅为主机重量，不包括电缆线）

注意事项

由于北斗系统的工作方式的限制，在高频度发射的应用场景下，建议客户仅使用该终端作为发射通道使用，另外选一款普通北斗数传终端作为接收通道使用；
设备的发射间隔设置需大于3秒；
设备需安装在空旷无遮挡的地方；
当设备安装的17张北斗卡等级不一样时，每张卡的通信内容长度会不同，请在填写通信内容时按照低等级卡能处理的字节数进行处理。

接口规范

信号连接器规格：12芯航空插头 SP2112/P12
接器接口定义：1、2、3 VCC 电源接口，输入电压范围19V~28V
4、5、6 GND 地
7 RS232-RXD RS232通信接口，终端接收数据。
8 RS232-TXD RS232通信接口，终端发送数据。
9、10 NC NoConnect 悬空
11 信号地 信号线参考地
12 屏蔽地 电缆屏蔽层接地

SIM卡接口

用户机要正常使用，必须插入北斗专用的SIM卡。
SIM卡主要参数：
卡号：用户卡的唯一识别号码；
入站频度：用户机在两次发送的最小时间间隔，单位秒；
最大发送电文BIT数：用户机能够一次发送的最大信息BIT数。
TCBD-YT01型北斗多卡数传终端最多可以支持17张SIM卡，其中一张为主卡，其SIM卡号即为该台数传终端的接收地址，所以必须安装；另外，终端还支持副卡阵列用于发射，副卡阵列最多可支持16张北斗SIM卡，副卡只参与发射，不能用于接收。

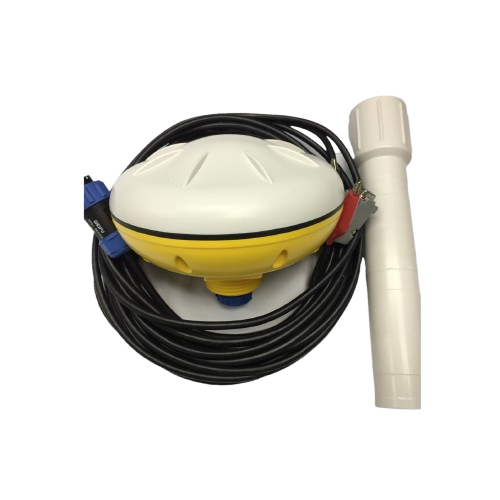

标准配件

1 主机 1 ，2 固定杆 1 ，3 电缆 1 标配10米，4 内六角扳手 1 对边2.5mm
