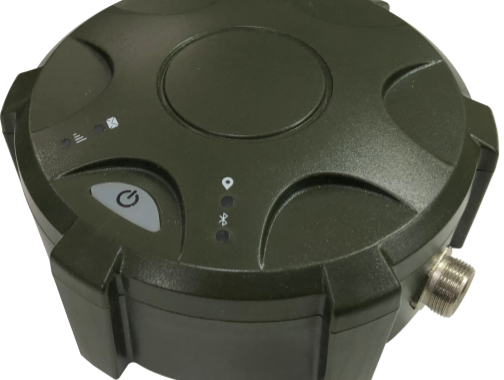

TC-CZ01型北斗车载终端是上海天赐北斗通信科技有限公司针对车载通信和导航应用推出的一款支持全球导航定位系统、北斗RDSS通信、移动通信、蓝牙等功能的车载型一体机。终端内部集成天线、射频、基带以及主控单元，可完整实现北斗RDSS报文通信、移动通信以及导航定位等功能。终端机体积小、功耗低，采用吸盘安装、连接简单、操作方便，可广泛应用于卫星通信、车辆导航，以及应急救援等领域。
| 一、GNSS 卫星定位导航性能 | |||
|---|---|---|---|
| 参数项目 | 指标要求 | 单位 | 备注说明 |
| 接收频率 | 北斗 B1I / B1C （可选 GPS L1 频点） |
– | 默认单北斗模式 |
| 定位精度 | ≤ 5 | m | 水平精度 (CEP 50%, PDOP≤4) |
| 测速精度 | 0.2 | m/s | – |
| 捕获灵敏度 | ≤ -133 | dBm | – |
| 跟踪灵敏度 | ≤ -147 | dBm | – |
| 首次定位时间 (TTFF) |
冷启动：≤ 60 温启动：≤ 30 热启动：≤ 5 |
s | – |
| 接口协议 | NMEA-0183 | – | 标准通用导航数据格式 |
| 二、北斗三号区域短报文通信性能 (RDSS) | |||
|---|---|---|---|
| 接收与发射频率 | 接收：2491.75 ± 8.16 MHz 发射：Lf1、Lf2 |
– | 双向卫星通信链路 |
| 接收灵敏度 | ≤ -123.8（24kbps 信息帧） ≤ -127.5（16kbps 信息帧） ≤ -130.0（8kbps 信息帧） |
dBm | 专用段不同信息速率规格 |
| 接收通道数 | ≥ 14 | 个 | – |
| 首次捕获时间 | ≤ 2 | s | 95% 置信度 |
| 失锁再捕时间 | ≤ 1 | s | – |
| 发射 EIRP 值 | 4 ～ 12 | dBW | 等效全向辐射功率 |
| 通信成功率 | ≥ 95 | % | – |
| 载波抑制 | ≥ 30 | dBc | – |
| 相位误差 | ≤ 3 | ° | – |
| 单次报文长度 | 1000 | 汉字 | 北斗三号区域短报文最大容量 |
| 三、4G 蜂窝公网与蓝牙通信性能 | |||
|---|---|---|---|
| 4G 网络制式 | LTE-FDD: B1/B3/B5/B8 LTE-TDD: B34/B38/B39/B40/B41 |
– | 国内全网通支持 |
| 4G 数据传输等级 | LTE Cat.1 | – | 兼顾低功耗与中速率传输 |
| 蓝牙协议 | BLE 4.2 | – | 低功耗蓝牙协议 |
| 四、电源、环境适应性与结构特性 | |||
|---|---|---|---|
| 输入电压范围 | 9 ～ 36 | V | 宽压输入，功耗上限 15W |
| 后备电池容量 | ≥ 3500 @ 3.7V | mAh | 选配内置电池 |
| 工作温度 | 设备：-40 ～ +85 电池及 SIM 卡：-25 ～ +70 |
℃ | 工业级耐宽温设计 |
| 存储温度 | -40 ～ +85 | ℃ | – |
| 防护等级 | IP67 | – | 防尘、抗短时浸水 |
| 主机尺寸 | Φ 112.5 × 48 | mm | 圆柱形外形 (直径 × 高度) |
| 设备颜色 | 军绿、白色 | – | 两种外观颜色可选 |
| 序号 | 功能模块 | 核心功能项 | 功能描述与技术实现 |
|---|---|---|---|
| 1 | 卫星通信 | 北斗短报文通信 (RDSS) | 内置北斗三号区域短报文通信模块，在无地面网络信号覆盖的极端环境下，仍可实现双向卫星应急短报文通信。 |
| 2 | 卫星定位 | 多模卫星定位 (GNSS) | 默认单北斗模式，可选支持北斗（BDS）/ GPS双模联合定位，具备高精度、高可靠性的空间定位与授时能力。 |
| 3 | 蜂窝网络 | 4G 公网通信 | 集成 4G 全网通移动通信模块，支持国内三大运营商网络，保障在有信号覆盖区域的高速数据传输。 |
| 4 | 无线连接 | 蓝牙通信与配置 | 支持低功耗蓝牙（BLE）无线连接，可通过手机/平板端专属 APP 远程进行终端参数配置、状态查看及业务操作。 |
| 5 | 位置追踪 | 智能位置上报 | 支持定时、定距或事件驱动的自动位置上报功能。上报频次等参数完全可配置，且支持北斗卫星链路与 4G 公网链路的智能切换与冗余备份。 |
| 6 | 人机交互 | 一键开关机 | 具备实体物理按键，支持长按或组合键实现设备的智能开关机控制。 |
| 7 | 应急救援 | SOS 一键报警 | 专门设计 SOS 紧急求救功能（与电源键复用）。在紧急情况下，长按即可通过卫星和公网双通道同步发出带有实时位置的救援信息。 |
| 8 | 外设扩展 | 工业串口通信 | 预留标准工业级串行通信接口，可根据项目需求灵活选配 RS232 / RS485 / RS422 接口，便于外接外部传感器或数据采集设备。 |
| 9 | 电源管理 | 双路供电系统 | 采用内置大容量锂电池与外接直流电源（DC）双供电冗余设计，支持外部电源输入的同时为锂电池充电，保障设备断电不间断运行。 |
| 10 | 数据存储 | 本地大容量存储 | 预留本地存储扩展槽，可选配工业级 TF（Micro SD）卡，用于设备本地日志、轨迹数据及大数据量的掉电缓存与备份。 |
